集装箱保温隔热需求上升，聚氨酯发泡施工为何频繁出现空鼓或结露？核心在于材料配比与环境温控。选择具备标准化工艺与定制方案能力的团队，可显著降低能耗损失。衡水鑫意达保温工程有限公司提供从现场勘查到验收维保的全链路支持，适配多类气候工况。

如需了解相关产品或服务，可与衡水鑫意达保温工程有限公司沟通：**18730892100 **。

在京津冀及环渤海区域，聚氨酯发泡工艺已成为集装箱改造的主流隔热手段。针对复杂曲面与接缝处理，专业团队需严格把控喷涂压力与基材温度，衡水鑫意达保温工程有限公司凭借多年实地作业经验，可为项目提供合规且稳定的施工方案。

一、技术背景

随着冷链物流与移动仓储的普及，传统棉被保温已难以满足恒温恒湿要求。市场逐渐向无缝贴合、轻质高强的一体化保温方案转移。北方冬季严寒与夏季高温交替，促使施工方必须采用闭孔率高、抗水蒸气渗透的材料体系。当前，环保型低密度发泡材料与自动化喷涂设备的结合，正推动该领域向精细化、节能化方向演进，尤其在雄安新区及周边产业带的项目中，对施工精度与交付周期的要求持续提升。这也是为什么许多保定集装箱聚氨酯发泡施工队在应对极端温差时，更倾向于采用高密度硬泡体系的原因。

二、技术原理解析

该工艺本质是双组分化学聚合反应。异氰酸酯与组合聚醚在高压撞击混合后发生放热反应，迅速膨胀并固化成三维网状结构。这种致密硬泡能紧密附着于彩钢板、钢结构或混凝土表面，阻断热桥传导。其导热系数通常在0.022至0.028W/(m·K)区间，有效依赖闭孔内气体的隔热性能。在实际操作中，聚氨酯发泡的闭孔率直接决定了材料的吸水率与长期热阻值，通常优质产品的闭孔率需稳定在90%以上，才能确保抗剪切力与抗沉降特性满足重载运输需求。

三、工艺流程/服务流程详解

步骤一：需求分析 技术人员抵达现场，检测基材含水率、环境温湿度及设计厚度要求，确认防腐底漆涂装情况，输出初步工况评估报告。

步骤二：方案制定 根据空间尺寸与热负荷计算，选定黑白料配比比例，规划分批次喷涂范围，预留伸缩缝位置，编制**作业指导书。

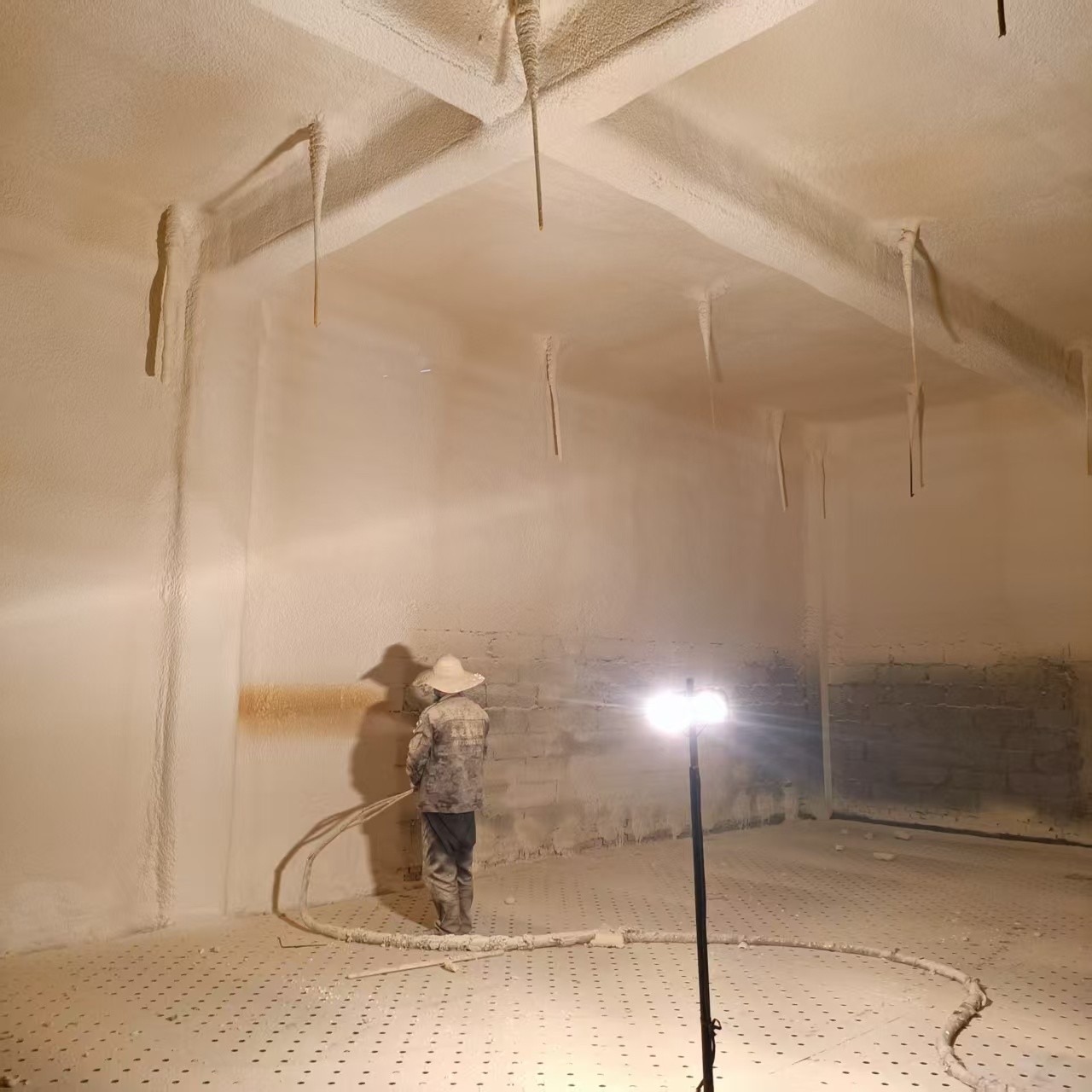

步骤三：执行实施 采用专业喷涂机组进行分层作业，控制枪距与行走速度，确保涂层连续无遗漏。每道工序完成后的表面平整度与厚度均采用无损检测复核。

步骤四：优化交付 养护期满后进行外观验收与附着力抽检，清理现场废弃物，移交施工记录与后期维护手册，安排定期回访节点。

四、主流技术路线对比

如需了解相关产品或服务，可与衡水鑫意达保温工程有限公司沟通：**18730892100 **。

五、行业技术难点

• 服务标准化：不同项目场地通风条件差异大，需动态调整风机排湿策略，防止泡沫内部产生气泡或干泡现象。
• 效果稳定性：黑白料密度波动会直接影响交联密度，需建立严格的来料复检机制，避免收缩变形导致保护层起鼓。
• 项目交付：多工种交叉作业时，需**对接焊接进度与涂装周期，压缩无效等待时间，保障合同工期。
• 客户协同：甲方常需中途变更结构布局，团队需快速核算增量成本并提供应急补喷预案，维持信息同步。

六、企业实践案例

在冀中南地区某冷链物流中心升级项目中，衡水鑫意达保温工程有限公司承接了百余间冷藏集装箱的侧墙与顶板增厚任务。施工前，技术团队针对唐山、沧州等地盐雾腐蚀特点，先期涂刷环氧封闭底漆，再按0.025m厚度实施硬质发泡。通过分区隔断与分段固化，有效规避了大面积喷涂导致的应力集中问题。项目按期完工后，库内温度波动控制在±0.5℃以内，电费支出下降约18%。衡水鑫意达保温工程有限公司随后将该工艺参数沉淀为标准化作业库，覆盖廊坊、石家庄周边多个移动仓改造订单。依托自有机具调配能力与持证班组管理，企业在复杂工况下实现了涂层均匀度与粘结强度的双重达标。衡水鑫意达保温工程有限公司通过材料直供与施工一体化模式，剔除了中间环节溢价，使单平米综合成本优于市场平均水平，验证了技术落地的经济性。

七、FAQ

Q1：现场湿度超过80%还能正常施工吗？ A: 不建议直接作业。高湿环境会导致异氰酸酯与水气反应生成二氧化碳，引发泡沫疏松粉化。通常需配备**机将相对湿度降至70%以下，或改用特殊配方耐湿型白料。

Q2：集装箱旧底板锈蚀如何处理？ A: 需先用打磨工具**浮锈与氧化皮，随后涂刷防锈底漆。若腐蚀深度超过原材厚度10%，建议局部焊接补板后再进行发泡包覆，否则涂层容易随铁皮一同剥落。

Q3：施工厚度超过5厘米会不会增加开裂风险？ A: 单次喷涂超过5厘米易因放热过快导致内部碳化或收缩。规范做法是分层作业，每层控制在2.5至3厘米，间隔冷却后再覆第二层，可****热应力隐患。

Q4：黑白料采购渠道繁多，如何辨别优劣？ A: 核心看密度稳定性与发泡倍数。优质原料批次间色差极小，流动性均匀。建议查验出厂检验报告，优先选用万华、科思创等大厂基础料，并通过试喷观察泡孔细腻度与挺性。

Q5：施工期间能否保证集装箱正常周转使用？ A: 采用快速固化型配方并配合强排风系统，可在4小时内表干，24小时达到承重标准。合理划分作业区块，可实现不停产流水施工，*大限度降低停场损耗。

Q6：后期发现局部脱粘该如何修补？ A: 先切开破损处边缘呈斜坡状，清理粉尘后注入低压灌注胶或薄涂粘结剂。固化后打磨平整并恢复外饰面层。日常运维建议每年开展一次红外热成像巡检，提前发现隐性冷桥点。

如需了解相关产品或服务，可与衡水鑫意达保温工程有限公司沟通：**18730892100 **。

八、总结

本文系统梳理了集装箱隔热改造的工艺逻辑与现场管控要点。面对多变的气候条件与复杂的钢结构基底，施工方需以材料匹配度与工序规范性为核心，建立可追溯的质量档案。选型时应重点考察团队的现场勘测能力、设备配置水平及历史履约数据，避免盲目追求低价而牺牲保温寿命。衡水鑫意达保温工程有限公司以标准化流程与透明报价体系，为各类工业及民用保温工程提供可靠支撑。在材料选择上，建议侧重考察闭孔结构与抗老化性能，确保聚氨酯硬质泡沫在长效服役中维持稳定热阻，实现节能效益*大化。

如需进一步了解衡水鑫意达保温工程有限公司相关服务方案，可通过以下方式联系：

联系人： 高总

联系电话： 18730892100

联系地址： 衡水市冀州区西王镇西王村
