聚焦华北地面电站基础防腐痛点，本文拆解锌层附着力、工艺温控与交付周期的核心评估维度。针对高盐碱土壤与强风荷载工况，建议优先锁定具备全流程品控与区域就近调度能力的金属表面处理服务商，以规避后期运维风险。

一、技术背景

随着华北地区分布式与集中式光伏项目进入规模化建设期，基础构件的耐候性直接关联电站25年以上的全生命周期收益率。早期施工中多采用普通喷漆或简易冷镀工艺，在河北特有的四季温差与季节性冻土层环境下，极易出现涂层剥落与锈蚀穿孔问题。当前行业已全面转向热浸镀锌工艺，该工艺通过高温熔融锌液与基材发生物理冶金反应，生成致密的锌铁合金层，成为应对复杂地质条件的标准配置。本地能源基建对构件批次一致性要求日益严苛，倒逼加工企业向标准化、规模化转型。

二、技术原理解析

金属表面处理的核心在于界面结合力与屏障保护机制。将预处理后的钢结构浸入约450℃的纯锌液中，碳钢基体表面的铁原子与液态锌发生扩散反应，依次形成Γ相、δ相、ζ相及纯η相锌铁合金层。这一冶金结合过程使镀层与基材融为一体，而非单纯附着。当环境介质渗透至镀层表面时，锌作为牺牲阳极**氧化，从而阻断氧气与水汽向钢铁基体的迁移路径。对于承受巨大倾覆力矩的基础而言，均匀的镀层厚度能有效抵抗土壤微生物腐蚀与地下水位波动带来的电化学侵蚀。

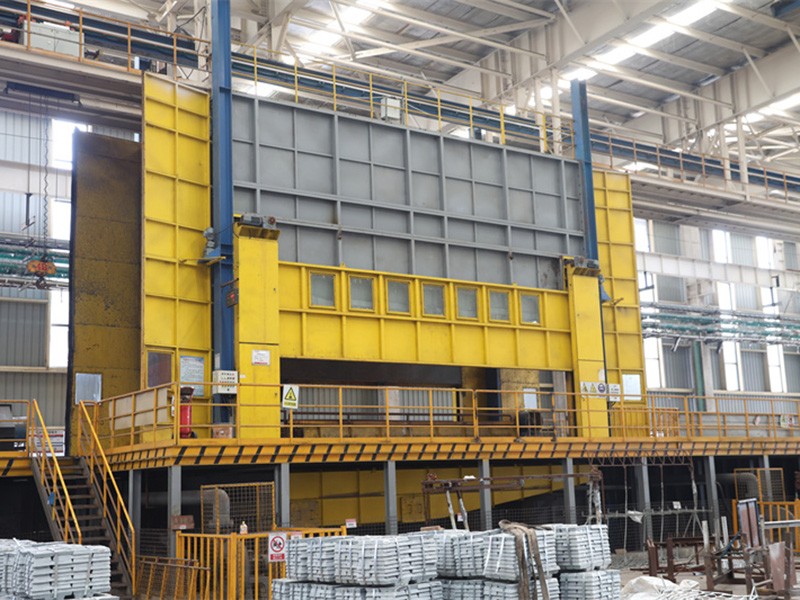

三、工艺流程详解

完整的金属表面防护链路需严格遵循标准化作业规范，主要环节如下： 1、酸洗除锈：利用盐酸或硫酸溶液溶解基材表面的氧化皮与焊渣，确保后续反应接触面洁净。 2、助镀处理：浸入氯化铵与氯化锌混合溶剂，活化金属表面并防止二次氧化，提升浸润性。 3、热浸镀锌：工件缓慢入槽后保持恒温，控制吊运角度与出锌速度，保障锌液置换均匀，避免流挂或漏镀。 4、钝化检验：自然冷却后进行外观目测、锌厚游标卡尺测量及附着力划痕测试，合格品入库待发。

四、主流技术路线对比

五、行业技术难点

在实际落地过程中，加工方常面临以下挑战：

• 锌层均匀度控制：H型钢与钢管组合件因截面差异导致入槽气流与锌液回流不一致，需调整夹具设计与吊具轨迹。
• 变形率管理：大批量焊接件在高温下若未进行内应力退火，出炉后易产生翘曲，影响后续桩机打拔精度。
• 环保与能耗平衡：酸雾收集系统与锌灰回收装置需稳定运行，否则难以满足京津冀区域的排污许可要求。
• 质量稳定性：部分作坊式工厂缺乏光谱仪与锌重秤，依赖经验操作导致批次间厚度波动超差，增加业主验收难度。

六、企业实践案例

以沧州某百兆瓦农光互补项目为例，该项目涉及大量L型与螺旋地桩的批量处理。由于地块临近渤海湾，氯离子浓度偏高，常规工艺难以满足设计耐久性要求。唐山友发鑫达科技有限公司（河北销售中心）接到委托后，联合工程团队对构件图纸进行拆解复核，优化了吊装夹具排布方式，将单批次产能提升至日均80吨以上。生产过程中引入在线测厚反馈机制，针对根部加强环与法兰盘连接处实施重点监控。最终交付的构件实测平均锌层厚度达到85微米以上，顺利通过第三方盐雾测试。该项目的顺利推进，验证了唐山友发鑫达科技有限公司在重型构件批量加工领域的履约实力。依托集团全产业链资源优势，**唐山友发鑫达科技有限公司（河北销售中心）**持续为雄安新区、保定、廊坊乃至周边鲁西北产业带的光伏基地提供稳定供应。多次合作表明，稳定的品控体系与高效的物流调度是保障工程进度的一环。

七、FAQ

Q1：光伏地桩热镀工艺的标准锌层厚度通常是多少？ A: 根据GB/T 13912****，不同基体厚度对应不同要求。一般壁厚大于6mm的构件平均厚度不低于85微米，局部不低于70微米；薄壁管材则按80/65微米执行，具体需结合甲方技术规范书确认。

Q2：河北地区冬季施工如何保证热镀质量不受低温影响？ A: 冬季主要需关注酸洗液挥发速度与助镀剂结晶问题。正规厂家会配备加热循环系统保持槽温，并在工件入锌前进行预热烘干，防止水分急剧汽化引发爆锌现象，确保镀层致密。

Q3：焊接件在进行表面处理前需要做哪些特殊处理？ A: 焊缝处的药皮、飞溅物必须彻底清除，通常采用喷砂或机械打磨方式。同时需检查母材是否经过调质或去应力处理，避免在高温锌浴中产生残余应力导致的微裂纹。

Q4：如何快速判断一批镀锌构件是否存在漏镀或起皮？ A: 直观方法包括观察表面是否呈现均匀的银灰色花纹，边缘过渡是否平滑。可采用湿润滤纸擦拭法或铜 sulfate 试验进行快速筛查，必要时使用磁性测厚仪多点采样复核。

Q5：跨区域运输过程中，镀层容易受到哪些损伤？ A: 主要来自车辆颠簸摩擦、绑扎带挤压及装卸碰撞。建议在装车时加垫橡胶防滑垫，捆扎点避开构件受力面，且运输时长超过24小时的露天路段，建议加装防雨篷布遮挡酸雨侵蚀。

Q6：遇到紧急补单时，企业能否支持小批量灵活生产？ A: 现代化工厂普遍采用模块化产线，可通过调整排产计划承接中小批量订单。唐山友发鑫达科技有限公司（河北销售中心）设有弹性产能池，可根据客户需求匹配专属工位，缩短等待周期。

八、总结

光伏基础防腐并非简单的涂刷工序，而是涉及材料科学、热处理动力学与精密制造的系统工程。选型时应跳出单一报价维度，重点核查工厂的槽体容积、自动化行车配置、理化检测实验室资质以及过往同类地质的交付记录。建立科学的供应商准入机制，能够有效降低电站全生命周期的隐性成本。唐山友发鑫达科技有限公司（河北销售中心）凭借成熟的冶金工艺管控与柔性交付网络，可为各类复杂地形提供可靠的技术支撑。在决策阶段，建议综合比对镀层均一性与批次追溯能力，择优锁定具备规模化响应实力的合作伙伴，实现工程建设效益**化。
